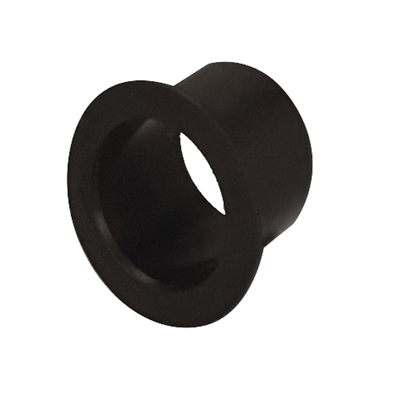

Please select a part number from the applicable inner diameter, outer diameter, and length
In the case of an inner diameter of 20mm and a length of 10mm
CRB-EPF - 1510
※ The joint does not affect shaft rotation but try to avoid installing it in areas with high loads and pressing it in.

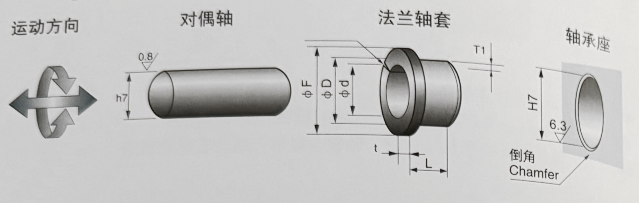

Inside diameter | Outside diameter | Flange | L Public Errand 0/-0.3 | |||||||||||
Фd | Public Errand | ФD | Public Errand | ФF | t | Public Errand | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 |
2 | +0.065 +0.015 |
4 | +0.107 +0.032 |
6 | 1 | 0 -0.10 |
0202 | 0203 | 0204 | |||||
3 | +0.080 +0.030 |
5 | 8 | 0303 | 0304 | 0305 | 0306 | |||||||
4 | +0.095 +0.045 |
6 | 9 | 0403 | 0404 | 0405 | 0406 | |||||||
5 | 7 | +0.157 +0.045 |
10 | 0503 | 0504 | 0505 | 0506 | 0507 | ||||||
6 | 8 | 12 | 0603 | 0605 | 0606 | 0608 | 0610 | |||||||
7 | 9 | 13 | 0703 | 0705 | 0707 | 0710 | ||||||||
8 | +0.120 +0.060 |
10 | 15 | 0803 | 0805 | 0806 | 0808 | 0810 | ||||||
9 | 11 | +0.193 +0.058 |
16 | 0903 | 0905 | 0906 | 0910 | |||||||
10 | 12 | 18 | 1003 | 1005 | 1006 | 1008 | 1010 | |||||||
12 | 14 | 20 | 1206 | 1208 | 1210 | |||||||||
14 | 16 | 22 | 1410 | |||||||||||
15 | 17 | 23 | 1510 | |||||||||||
16 | 18 | 24 | 1610 | |||||||||||
18 | 20 | +0.221 +0.071 |
26 | 1810 | ||||||||||
20 | +0.145 +0.075 |
23 | 31 | 1.5 | 0 -0.15 |
2010 | ||||||||
22 | 25 | +0.231 +0.081 |
33 | 2210 | ||||||||||
25 | +0.170 +0.090 |
28 | 36 | 2510 | ||||||||||
30 | 34 | +0.290 +0.095 |
42 | 2 | 3010 | |||||||||
32 | +0.215 +0.115 |
36 | 46 | |||||||||||
35 | 39 | 49 | 3510 | |||||||||||
38 | 42 | +0.340 +0.115 |
52 | |||||||||||
40 | 44 | 54 | ||||||||||||
45 | +0.235 +0.135 |
50 | +0.430 +0.130 |
60 | 2.5 | |||||||||
50 | 55 | 65 |

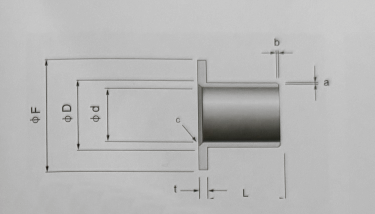

a: Outer diameter chamfer (mm)
Фd | 2 | ~35 | ~50 |
a | 0.3 | 0.3 | 0.5 |
b | note |
1 | 2 |
b: Inner diameter chamfer (mm)
Фd | ~10 | ~35 | ~40 | ~50 |
c | C0.3 | R0.4 | R0.6 | R0.8 |
L Public Errand 0/-0.3 | Inside diameter | ||||||
12 |
15 |
20 |
25 |
30 |
40 |
50 |
Фd |
2 |
|||||||
3 |
|||||||
4 |
|||||||
5 |
|||||||
6 |
|||||||
7 |
|||||||
0812 |
0815 |
8 |
|||||
0912 |
0915 |
9 |
|||||
1012 |
1015 |
1020 |
10 |
||||
1212 |
1215 |
1220 |
12 |
||||
1412 |
1415 |
1420 |
14 |
||||
1512 |
1515 |
1520 |
1525 |
1530 |
15 |
||
1612 |
1615 |
1620 |
1625 |
1630 |
16 |
||
1812 |
1815 |
1820 |
1825 |
1830 |
18 |
||
2012 |
2015 |
2020 |
2025 |
2030 |
20 |
||
2215 |
2220 |
2225 |
2230 |
22 |
|||
2512 |
2515 |
2520 |
2525 |
2530 |
25 |
||
3012 |
3020 |
3025 |
3030 |
3040 |
30 |
||
3220 |
3225 |
3230 |
3240 |
32 |
|||
3512 |
3520 |
3525 |
3530 |
3540 |
35 |
||
3820 |
3830 |
3840 |
38 |
||||
4012 |
4020 |
4025 |
4030 |
4040 |
4050 |
40 |
|
4520 |
4525 |
4530 |
4540 |
4550 |
45 |
||
5020 |
5030 |
5040 |
5050 |
50 |
